Межплиточные швы – это зазоры между соседними камнями/плитами мощения, которые формируются при укладке. Швы обязательно нужно заполнять песком или другим материалом заполнителя, это позволяет связать отдельные камни в устойчивую конструкцию и обеспечить безопасное распределение внешних нагрузок на нижележащие слои основания.
Заполненные швы обеспечивают устойчивость тротуарного покрытия, однако ими нередко пренебрегают, как при укладке, так и в последующей эксплуатации, что приводит к появлению дефектов и раннему разрушению мощения.
Требования к толщине и материалам заполнения швов
Согласно действующим нормативам (СП 508.1325800.2022 «Мощение с применением бетонных вибропрессованных изделий»), ширину межплиточных швов принимают в зависимости от толщины изделий:
| Вид и толщина изделий | Ширина шва |
| камни мощения толщиной до 12 см | 3–5 мм |
| плиты мощения толщиной до 12 см | 3–5 мм |
| камни мощения толщиной от 12 см | 5–8 мм |
| плиты мощения толщиной более 12 см | 5–10 мм |
При выборе ширины шва следует учитывать нагрузки – чем выше нагрузка, тем меньше межплиточный шов (минимально 3 мм). Излишне широкие швы ухудшают эксплуатационные свойства покрытия и способствуют появлению на нем горизонтальных сдвигов. За соблюдением требуемой ширины швов отвечают исполнители работ по укладке.
В процессе укладки швы должны быть заполнены на всю высоту песком, песком со стабилизатором или иным материалом. Для заполнения швов у тротуарной плитки применяют:
- пески для строительных работ I или II класса по ГОСТ 8736 крупностью не ниже мелкого (мелкий, cредний, крупный, повышенной крупности);
- пески из отсевов дробления по ГОСТ 31424 крупностью не ниже мелкого (мелкий, cредний, крупный, повышенной крупности, очень крупный) марки по дробимости не ниже 600;
- песок декоративный из природного камня по ГОСТ 22856;
- щебень декоративный из природного камня по ГОСТ 22856 фракции от 5 до 10 мм;
- модифицированные пески со стабилизатором на основе полимеров.
Пылеватые пески и суглинки не пригодны для заполнения швов: по нормативам содержание пылевидных и глинистых частиц в материалах должно быть не более 3%, также не допускается содержание глины в комках. Песок для заполнения швов должен обладать наименьшим объемом межзерновых пустот, в связи с чем предпочтение следует отдавать пескам смешанного зернового состава. Максимальный размер зерна заполнителя должен быть меньше ширины шва не менее чем на 20%.
Швы в покрытии выполняют дренажные функции, через них вода с поверхности мощения уходит в нижележащие слои основания. Поэтому к материалам заполнения предъявляют требования по проницаемости - коэффициент фильтрации должен составлять не менее 1 м/cут. По этой же причине применение для заполнения швов сухой песчано-цементной смеси недопустимо.
Дефекты тротуарного покрытия, возникающие из-за межплиточных швов
Наиболее частым дефектом тротуарных покрытий, возникающим по причине незаполненных или неправильно заполненных швов, являются местные деформации и горизонтальные сдвиги изделий мощения. Под действием внешних нагрузок, не связанные заполнителем камни теряют устойчивость, начинают расшатываться и смещаться. Более мелкие элементы и подрезанные камни могут выпадать из покрытия, еще больше нарушая его связность и целостность.
Ошибки при заполнении швов:

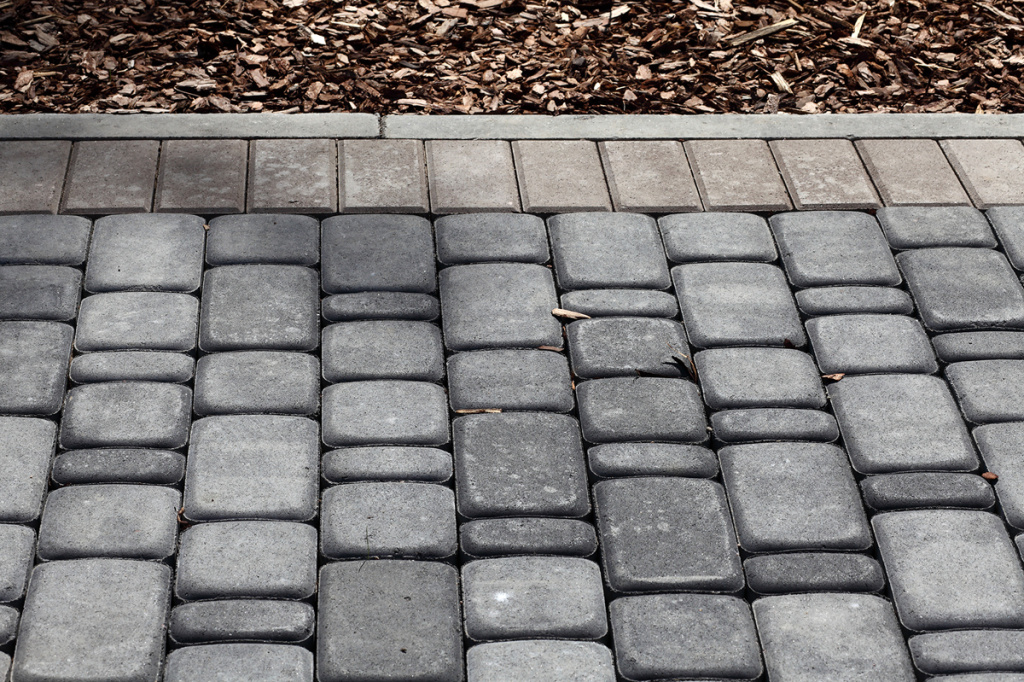

- Швы не заполнены или заполнены не на всю высоту камня
- Заполнитель швов не соответствует требованиям (материал, фракция зерна, стабильность при раздавливании)
Необходимо следить за заполнением межплиточных швов на протяжении всего срока эксплуатации покрытия, подсыпая материал по мере необходимости.

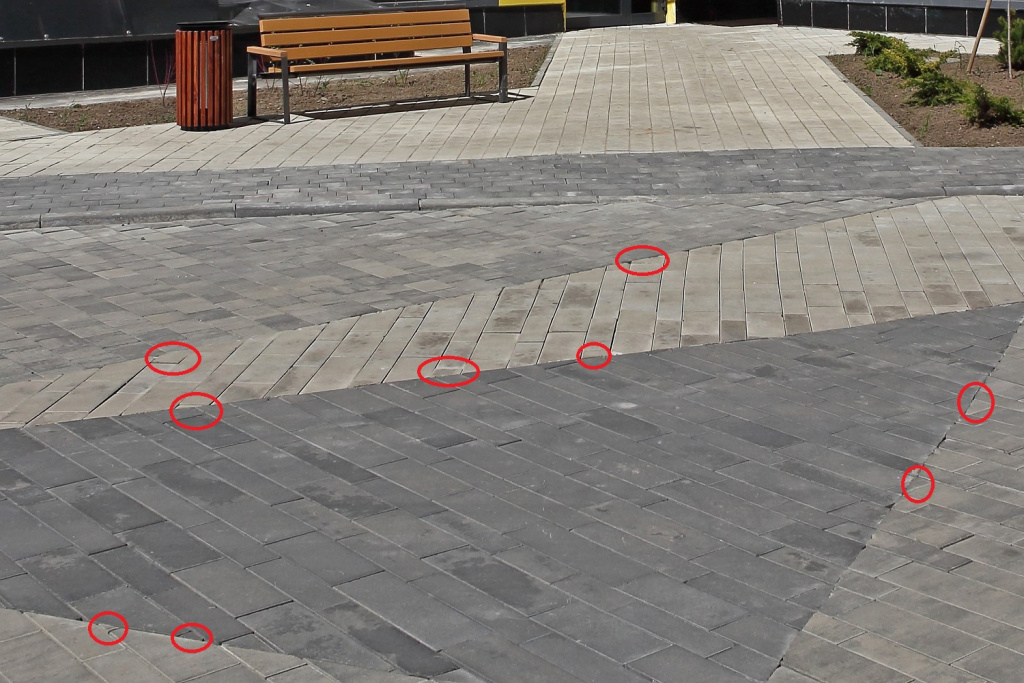

Фото: плитка с незаполненными швами начинает шататься и "гулять" в покрытии, а мелкие и подрезанные камни будут просто выпадать из него
Как ухаживать за межплиточными швами
Материал заполнителя вымывается из швов под действием осадков, а также в процессе мойки тротуарного покрытия под сильным напором воды. При выявлении незаполненных швов выполняются операции по их оперативному заполнению.
Очень часто в швах начинает прорастать сорная трава или мох. Сорняки можно выпалывать вручную или использовать гербициды. Обработку гербицидами следует проводить в сухую безветренную погоду в летний период, через месяц процедуру можно повторить. Со мхом в швах можно бороться с помощью извести – но только в осенне-весенний период. Летом придется удалять мох механически, с полной или частичной заменой зараженного песка в швах.
Применение песков со стабилизаторами (смеси типа «Quick-Mix») существенно снижает риск зарастания швов сорняками. Кроме того, в сравнении с обычным песком, заводские смеси обладают высокой устойчивостью к вымыванию и выветриванию, дольше сохраняются в швах. В сухом виде они имеют твёрдую, «застывшую» консистенцию, а под воздействием влаги вновь становятся эластичными – дренируют воду и самостоятельно восстанавливают появившиеся от нагрузок микротрещины.
