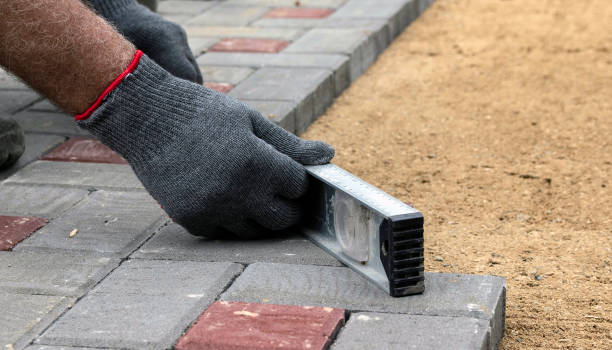

СП 508.1325800.2022 (Свод правил по мощению) – относительно новый отраслевой стандарт, принятый в 2022 году и до сих пор малоизвестный профильной аудитории. Свод правил по мощению не просто дополняет общепринятый СП 82.13330.2016 (Благоустройство), а выводит на качественно новый уровень этапы проектирования и производства работ по устройству покрытий из тротуарной плитки.
В этой статье сравним требования данных нормативов и расскажем почему следует руководствоваться именно СП 508 при проектировании и строительстве новых объектов мощения, особенно объектов с транспортными нагрузками.
Сводная сравнительная таблица требований к устройству мощеных покрытий
| Наименование параметра / документа | СП 508.1325800.2022 | СП 82.13330.2016 | Примечания |
|---|---|---|---|
| 1. ОБЛАСТЬ ПРИМЕНЕНИЯ |
Область применения зависит от типа изделий: Камни мощения (Д/Т менее 4х) применяют для устройства покрытий пешеходных дорожек (зон) и покрытий, подвергающихся динамическим нагрузкам от движения автомобилей, технологического транспорта и т.п. Плиты мощения (Д/Т более 4х) применяют для покрытий пешеходных дорожек (зон) и покрытий улиц и дорог с ограничением скорости движения автотранспорта до 20 км/ч. |
Общее благоустройство территорий: тротуары, дорожки, площадки, проезды | СП 508 охватывает специальные объекты |
| 2. МИНИМАЛЬНАЯ ТОЛЩИНА ИЗДЕЛИЙ |
Камни мощения: • Тротуары улиц и дорог: 60 мм • Для заезда автомобилей: 80 мм • Площадки, проезды, порты, терминалы, перроны: 100 мм Плиты мощения: Пешеходные зоны: • ≤400 мм: 40–50 мм • >400–600 мм: 60 мм • >600–1000 мм: 80 мм С заездом транспорта до 3,5 т: • До 400 мм: 80 мм • >400–1000 мм: 80–100 мм С заездом транспорта до 9 т: • До 400 мм: 100 мм • >400–1000 мм: 120–140 мм |
По ГОСТ 17608 без детализации по нагрузкам | СП 508 устанавливает конкретные значения по нагрузками габаритам изделий |
| 3. МАТЕРИАЛЫ ПОДСТИЛАЮЩЕГО СЛОЯ |
Конкретные требования: • Пески I, II класса по ГОСТ 8736 • Песок, укрепленный 8–12% цемента • Отсевы дробления по ГОСТ 31424 • Щебень/гравий фракций 5(3)–10 мм • Содержание пылевидных частиц ≤3% • Содержание частиц <0,05 мм ≤4% • Kфильтрации ≥1 м/сут |
Общие требования: песчаные смеси по ГОСТ | СП 508 устанавливает фракции и фильтрацию |
| 4. ТОЛЩИНА ПОДСТИЛАЮЩЕГО СЛОЯ |
В уплотнённом состоянии: • Для камней/плит толщиной ≤12 см: 3–5 см • Для камней/плит толщиной >12 см: 4–6 см • Минимальная толщина: 3 см • Запас на просадку: 1,0–1,5 см (для песка) |
3–5 см (общее) | СП 508 дифференцирует по толщине изделий |
| 5. ШИРИНА ШВОВ |
Конкретные значения: • Камни толщиной ≤12 см: 3–5 мм • Камни толщиной >12 см: 5–8 мм • Плиты толщиой ≤12 см: 3–5 мм • Плиты толщиной >12 см: 5–10 мм • Для МГН: ≤5 мм • Дренирующие швы: 15 мм • "Зелёные" швы: ≥50 мм |
3–5 мм (общее) | СП 508 дифференцирует по типу изделия |
|
6. МАТЕРИАЛЫ ДЛЯ ЗАПОЛНЕНИЯ ШВОВ |
Обязательное требование: Швы должны быть заполнены на всю высоту Допустимые материалы: • Пески I, II класса по ГОСТ 8736 • Отсевы дробления по ГОСТ 31424 • Песок/щебень декоративный по ГОСТ 22856 • Фракция: на 20% меньше ширины шва • Kфильтрации ≥1 м/сут • Запрещено: песчано-цементная смесь Контроль: Проверка заполнения при приёмке |
Общие требования к заполнению швов песком | СП 508 устанавливает конкретные материалы и обязательность заполнения швов |
| 7. УКЛОНЫ |
Конкретные значения: • Поперечный для МГН: 5–20‰ (1:200–1:50) • Кровля эксплуатируемая: 1,5–3% (15–30‰) • Результирующий к водосбору: ≥25‰ (2,5%) • На базе 0,5 м: ≥0,5% (2,5 мм) |
Поперечный: 10–20‰ Общие требования |
СП 508 конкретизирует |
| 8. КОНТРОЛЬ РОВНОСТИ |
Просвет под рейкой: • 1 м: ≤4 мм • 2 м: ≤6 мм • 3 м: ≤10 мм Для всех типов покрытий |
Аналогичные СП 508 значения | Значения совпадают |
| 9. КРЕПЛЕНИЕ БОРТОВЫХ КАМНЕЙ |
Размеры бетонной обоймы: • Тротуары, пешеходные зоны: ≥8×8 см • Проезжие части: ≥10×10 см • Промышленные площадки: ≥15×15 см • Шов между бортовыми камнями: ≤10 мм |
Общие требования к установке | СП 508 устанавливает размеры |
| 10. РАСЧЁТ КОНСТРУКЦИИ |
Минимальный модуль упругости грунта: E₀ ≥ 45 МПа Коэффициент прочности Kпр: • Жилые зоны: 1,05 • Общественно-деловые: 1,00 • Производственные: 0,94 • Пешеходные: 0,90 |
Отсутствуют | Уникальный раздел СП 508 |
| 11. ДРЕНАЖ И ВОДООТВЕДЕНИЕ |
Конкретные требования: • Kоэф. фильтрации слоёв основания ≥1 м/сут • Высота покрытия над лотком: 3–10 мм • Защитный слой над трубами: металлические/ж/б – 0,20–0,25 м; керамические/пластмассовые – 0,4–0,5 м |
Общие требования | СП 508 устанавливает параметры |
| 12. КОНСТРУКЦИЯ ОСНОВАНИЯ |
Минимальные толщины слоёв (таблица 3): • Лёгкие, тощие бетоны: 10 см • Щебеночно-гравийно-песчаные смеси: 15 см • Щебеночные смеси: 15 см • Щебень, обработанный вяжущими: 8 см • Щебень необработанный на песке: 15 см • Песок: 20 см Дополнительно: • Прослойка на глинистых грунтах: ≥10 см • Размер фракции: ≥1,5×Dmax |
Определяются проектом | СП 508 устанавливает минимумы |
| 13. УПЛОТНЕНИЕ |
Конкретные параметры: • Коэффициент уплотнения Kу: 0,98–1,00 • Влажность грунтов: - Глина: 16–26% - Суглинок: 12–18% - Песок: 8–14% - Супесь: 9–15% • Толщина слоя (таблица 7): - Песок: 20–75 см - Суглинок: 20–45 см - Скальный: 55–150 см |
Kу = 0,95–0,98 Общие рекомендации |
СП 508 устанавливает точные значения |
| 14. УПЛОТНЕНИЕ В СТЕСНЁННЫХ УСЛОВИЯХ |
Оборудование: • Виброплиты: от 80 кг • Вибротрамбовки: 50–70 кг • Катки малогабаритные: до 1,5–3 т Толщины слоёв: • Грунт/песок: 5–6 см • Щебень: 10–15 см |
Ручное оборудование без конкретики | СП 508 устанавливает параметры |
| 15. УПЛОТНЕНИЕ ЩЕБНЯ |
Технология: 1. Предварительное: 4–10 проходов 2. После расклинцовки: 8–20 проходов Оборудование: • Катки пневмошинные: ≥15 т • Катки гладковальцовые: ≥10 т • Давление в шинах: 0,6–0,8 МПа |
Общие требования | СП 508 устанавливает технологию |
| 16. ВИБРОПОСАДКА |
Параметры виброплит (таблица 9): • Толщина 6 см: до 110 кг, сила 18–20 кН • Толщина 8–10 см: 110–200 кг, сила 20–30 кН • Толщина ≥10 см: 200–600 кг, сила 30–60 кН Запрещено: виброкатки, тяжёлые виброплиты |
Не регламентируется | Уникальная технология СП 508 |
| 17. ЗИМНИЕ РАБОТЫ |
Конкретные требования: • Прогрев основания: +15°C в течение 2 суток • Глубина прогрева: 0,4–0,5 м • Минимальная температура укладки: -15°C • Шаг шурфов контроля: 2×2 м |
Не ниже -15°C Общие указания | СП 508 устанавливает параметры прогрева |
| 18. ПРИЁМКА |
Допустимые отклонения: • Отметки: ±20 мм • Разность высот между смежными плитами: ±2 мм (плоские), ±5 мм (рельефные) • Ширина швов: см. п.5 • Наклон плит: ±0,4% Обязательная проверка: заполнения швов на всю высоту. |
Общие требования | СП 508 устанавливает допуски |
| 19. ЭКСПЛУАТАЦИЯ |
Периодичность: • Проверка швов: 1–3 мес. • Уборка: ежемесячно • Устранение дефектов: 2 раза в год (весна, осень) • Осмотр: не менее 1 раза в год Запреты: • Металлические инструменты зимой • NaCl противогололедный реагент • Нагрузка >0,2 МПа в первый месяц |
Общие требования | СП 508 устанавливает регламент |
СП 82.13330.2016 задает общие минимальные технические условия устройства покрытий и зачастую его норм может быть достаточно для устройства пешеходных дорожек с низкой нагрузкой. СП 508.1325800.2022 — это комплексный стандарт проектирования и строительства, который рассматривает мощёное покрытие как сложную инженерную конструкцию (дорожную одежду). Он обязывает:
- Классифицировать нагрузку (P1-P6).
- Проектировать конструкцию дорожное одежды под эту нагрузку и грунты.
- Использовать материалы с нормируемыми прочностными характеристиками.
- Обеспечивать надежный водоотвод и дренаж.
- Вести поэтапный инструментальный контроль операций уплотнения.
Для проектов благоустройства, особенно с динамическими нагрузками на покрытие - проездов, площадок для транспорта и зон совместного движения пешеходов и автомобилей, следует в обязательном порядке применять требования СП 508.1325800.2022.
СП 508: особое внимание уплотнению и дренажу
Сводная сравнительная таблица требований к устройству водоотведения и конструкции основания:
|
Наименование параметра / документа |
СП 508.1325800.2022 |
СП 82.13330.2016 |
Примечания / Корректировки |
|---|---|---|---|
| 1. ВОДООТВЕДЕНИЕ И ГИДРОИЗОЛЯЦИЯ | |||
| 1.1. Устройство водоотвода |
Обязательное проектирование дренажа. Результирующий уклон к водосбору ≥25‰. Поперечный уклон для МГН: 5–20‰ |
Общие требования к уклонам для стока воды. Поперечный уклон тротуаров 10–20‰ | СП 508 требует обязательного проектирования дренажа |
| 1.2. Водосборные устройства | Установка линейных желобов, лотков, воронок с фильтрами из геотекстиля. Поверхность мощения выше лотка на 3–10 мм | Устройство лотков, кюветов по проекту | СП 508 уточняет конструктивные требования |
| 1.3. Гидроизоляция ограждающих конструкций | Обязательная гидроизоляция стен, фундаментов до начала работ (СП 71.13330) | Не регламентируется специально для мощения | Уникальное требование СП 508 |
| 1.4. Дренирующие слои основания | Устройство дренирующих слоёв из песка, гравия, щебня, дренажного бетона с Kф ≥1 м/сут | Не выделяются специально | СП 508 требует дренирующей способности |
| 2. КОНСТРУКЦИЯ ОСНОВАНИЯ | |||
| 2.1. Несущий слой основания | Двухслойное основание: несущий слой из прочных материалов (тощий бетон, щебень, укреплённые грунты) + дополнительный слой (морозозащитный, дренирующий) | Общие требования к устройству оснований дорожных одежд | СП 508 детализирует структуру |
| 2.2. Морозозащитные слои | Дополнительный слой выполняет морозозащитные функции (песок, гравийно-песчаные смеси, щебень) | Требования к морозостойкости общие, без детализации слоёв | Уникальный критерий СП 508 |
| 2.3. Минимальный модуль упругости грунта земляного полотна | E₀ ≥ 45 МПа (независимо от типа грунта) | Не нормируется | Уникальное требование СП 508 |
| 2.4. Материалы несущего слоя | Тощие, малоцементные бетоны, дренажные бетоны, щебень, гравийно-песчаные смеси, укреплённые грунты (таблица 3) | Щебень, гравий, песок, укреплённые грунты по проекту | СП 508 даёт конкретный перечень с толщинами |
| 2.5. Применение геотекстиля | Рекомендация по использованию армирующих геосинтетических материалов (ГОСТ Р 55028) - для усиления основания | Не упоминается | Уникальная рекомендация СП 508 |
| 2.6. Толщины слоёв основания |
Конкретные минимальные толщины (таблица 3): • Лёгкие, тощие бетоны: 10 см • Щебеночные смеси: 15 см • Укреплённые грунты: 10 см • Песок: 20 см |
Определяются проектом на основе расчётов | СП 508 устанавливает минимальные значения |
| 3. УПЛОТНЕНИЕ | |||
| 3.1. Коэффициент уплотнения грунта земляного полотна | Kу = 0,98–1,00 (для несущего слоя грунта) | Kу = 0,95–0,98 (в зависимости от типа грунта и нагрузки) | СП 508 устанавливает более высокие требования |
| 3.2. Уплотнение для покрытий из камней/плит | Специальные повышенные требования: толщина уплотняемого слоя уменьшается в 1,5–2,0 раза или количество проходов увеличивается в 3 раза | Общие требования к уплотнению без дифференциации по типу покрытия | Уникальное требование СП 508 |
| 3.3. Контроль качества уплотнения | Штамповые испытания или испытания малогабаритными установками динамического нагружения (Приложение В). Сопоставление фактического и теоретического модуля упругости | Визуальный контроль, измерение плотности полевыми методами (режущие кольца и др.) | СП 508 требует инструментального контроля модуля упругости |
| 3.4. Влажность грунта при уплотнении |
Конкретные диапазоны: • Глина: 16–26% • Суглинок: 12–18% • Песок: 8–14% • Супесь: 9–15% |
Рекомендуется оптимальная влажность без конкретных диапазонов | СП 508 устанавливает точные значения |
| 3.5. Толщина уплотняемого слоя (общие условия) |
Таблица 7 с зависимостью от массы катка и вида грунта. Например: • Песок: 20–75 см (в зависимости от массы катка) • Суглинок: 20–45 см |
Общие рекомендации без детальной таблицы. Обычно 15–30 см в зависимости от типа катка | СП 508 детализирует в табличной форме |
| 3.6. Уплотнение в стеснённых условиях |
Применение: • Виброплиты от 80 кг • Вибротрамбовки 50–70 кг • Малогабаритные катки до 1,5–3 т • Толщина слоя: грунт/песок 5–6 см, щебень 10–15 см |
Использование ручных трамбовок, виброплит. Без конкретных параметров | СП 508 устанавливает конкретные параметры оборудования |
| 3.7. Уплотнение щебеночных оснований |
Поэтапное уплотнение: 1. Предварительное уплотнение основной фракции (4–10 проходов) 2. Уплотнение после расклинивающей фракции (8–20 проходов) Использование катков ≥15 т (пневмошинные) или ≥10 т (гладковальцовые) |
Общие требования к уплотнению щебня без поэтапной технологии | Уникальная технология СП 508 |
| 3.8. Уплотнение при обратной засыпке траншей |
Последовательность: 1. Ручное уплотнение пазух 2. Защитный слой над трубами (0,2–0,5 м) 3. Послойное уплотнение над коммуникациями Оборудование: вибротрамбовки, виброплиты, лёгкие катки |
Общие требования к обратной засыпке без детальной технологии |
|
Уникальные требования СП 508 (отсутствуют в СП 82):
- Разделение изделий для мощения на камни и плиты в зависимости от габаритов.
- Подробные требования к материалам для подстилающего слоя и швов
- Коэффициент фильтрации: ≥1 м/сут
- Минимальный модуль упругости грунта: 45 МПа
- Влажность при уплотнении: точные проценты по типам грунтов
- Прогрев зимой: +15°C на глубину 0,4–0,5 м
- Вибропосадка покрытия: параметры по массе и силе виброплит
- Уплотнение слоя щебня: 4–10 и 8–20 проходов
- Защитный слой над трубами: 0,2–0,5 м
- Коэффициент уплотнения: 0,98–1,00
Выводы:
- СП 508.1325800.2022 — специализированный отраслевой стандарт, регламентирующий применение бетонных вибропрессованных изделий для мощения на объектах различного назначения, включая промышленные, транспортные специальные.
- СП 82.13330.2016 — общий документ по благоустройству, охватывающий широкий спектр работ, но без детализации для специальных типов покрытий и объектов.
- Приоритет применения: При устройстве покрытий из бетонных вибропрессованных изделий (тротуарной плитки) следует руководствоваться СП 508.1325800.2022, а СП 82.13330.2016 использовать для общих вопросов благоустройства территорий, не урегулированных в СП 508.
- Проектировщикам и строителям необходимо учитывать, что для нагруженных объектов, перечисленных в п.1 СП 508 (порты, аэродромы, терминалы и т.д.), СП 82 недостаточен и требуется применение специализированных норм СП 508.
