Основные требования к установке бордюров закреплены в нормативной документации - Своде правил по мощению СП 508.1325800.2022 (раздел 5.4 «Закрепление краев мощения. Примыкания»). В документе регламентированы: способ фиксации краёв покрытия, параметры бетонной обоймы, допустимые размеры швов и величина возвышения плитки над бортовым камнем.
В данной статье мы адаптировали эти положения для заказчиков мощения и частного применения — с пояснением ключевых параметров и конкретных практических шагов.
Бордюры (бортовые камни) выполняют две основные функции:
- предотвращение бокового смещения тротуарной плитки;
- защита подстилающего слоя от вымывания и выноса материала, что предотвращает просадки покрытия.
Типы бордюров для закрепления краев мощения
Согласно СП 508.1325800.2022 для фиксации краев покрытия допускается использовать:
| Тип элемента | Условия применения | Требования к толщине |
|---|---|---|
| Бетонные бортовые камни | Все типы покрытий (тротуары, проезды, парковки) | — |
| Гранитные бортовые камни | Повышенные нагрузки, репрезентативные зоны | — |
| Металлические полосы | Пешеходные зоны, дорожки | Не менее 3 мм |
| Пластиковые полосы | Пешеходные зоны, садовые дорожки | Не менее 2 мм |
Металлические и пластиковые полосы закрепляются к основанию штырями, идеальны в местах примыканий разных типов покрытий (например, между тротуарной плиткой и резиновым покрытие детской площадки), а также для обрамления изогнутых садовых дорожек.
Для оформления парковок и зон с автомобильной нагрузкой, а также тротуаров и дорожек с повышенными требованиями к долговечности рекомендуется использовать только бетонные или гранитные бордюры (бортовые камни).
Устройство бетонной обоймы для бордюра
Бортовые камни должны устанавливаться в бетонную обойму из бетона класса В15 (соответствует марке М200). Параметры обоймы зависят от типа покрытия (нагрузок) и приведены в таблице.
| Применение покрытия | Толщина основания бетонной обоймы, см | Ширина обоймы с каждой стороны камня, см |
|---|---|---|
| Тротуары, пешеходные улицы и площади; дорожно-тропиночная сеть парков, садов и ландшафтно-рекреационных территорий | ≥ 8 | ≥ 8 |
| Проезжие части улиц и дорог местного значения, проезды, площадки парковок и стоянок автомобилей, временные и объездные дороги | ≥ 10 | ≥ 10 |
| Площадки и проезды, открытые складские площадки, внутриплощадочные дороги портов, терминалов, складских объектов | ≥ 15 | ≥ 15 |
| Перроны аэродромов, места стоянок воздушных судов, площадки специального назначения | ≥ 15 | ≥ 15 |
Практические советы:
- Для обычной садовой дорожки достаточно обоймы 8×8 см.
- Для парковки легкового автомобиля — 10×10 см.
- При регулярном движении грузового транспорта — от 15×15 см.
Порядок установки бордюров (бортовых камней)

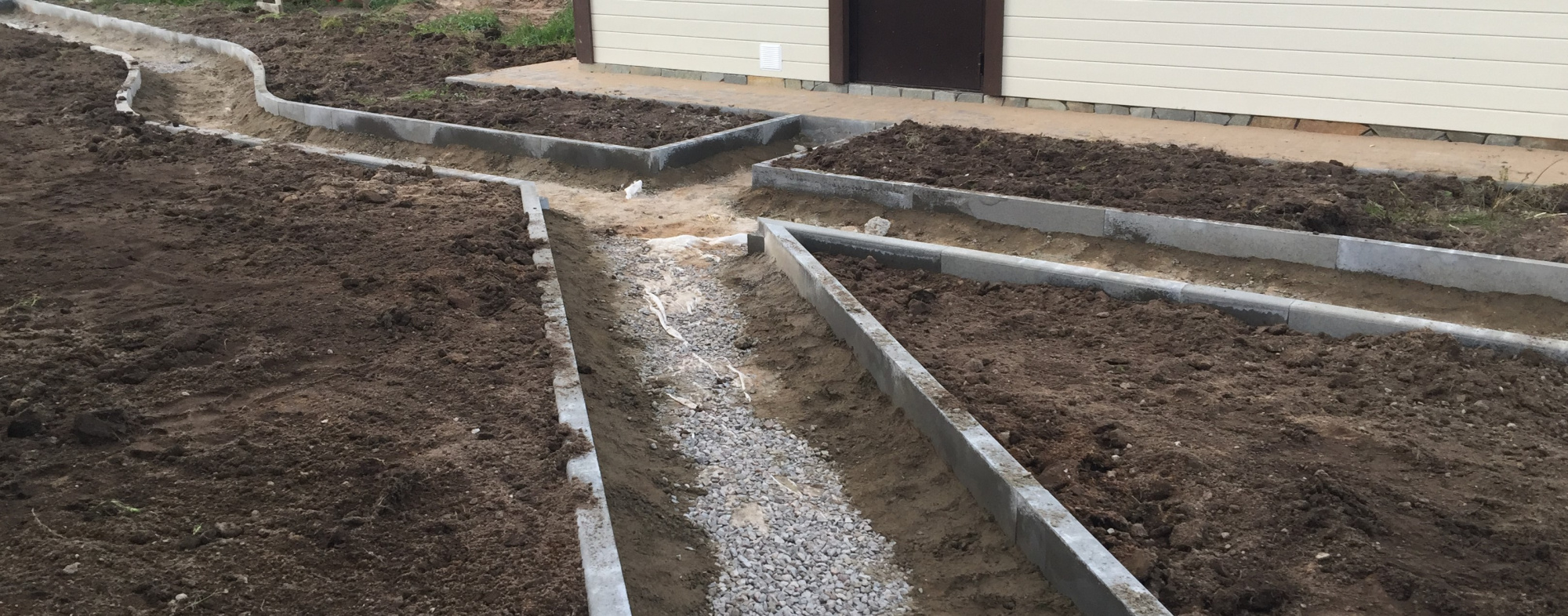

1. Подготовка основания и установка обоймы
- По разметке будущей дорожки вырывается траншея глубиной, равной высоте бортового камня плюс толщина основания обоймы (8–15 см в зависимости от нагрузки).
- На дно траншеи укладывается и уплотняется слой бетона В15 (М200) требуемой толщины.
- Бортовой камень выставляется по шнуру и уровню с фиксацией в проектном положении.
2. Контроль прямолинейности и перепадов
Согласно таблице нормативам СП 508, при установке бортовых камней контролируются два параметра:
- прямолинейность линии бортового камня на участках длиной 3 м — отклонение не более ±5 мм;
- превышение одного бортового камня над другим — не более ±5 мм.
Проверка выполняется трехметровой рейкой.
3. Заделка стыков между камнями
- Швы между бортовыми камнями должны быть не более 10 мм.
- Стыки необходимо тщательно заполнять бетонным раствором.
- Для предотвращения загрязнения лицевой поверхности бортовых камней (особенно цветных) швы следует заделывать с внутренней стороны бордюра.
4. Повороты и изменения направления
При изменении направления бортовых камней их углы должны быть запилены. Можно использовать специальные бортовые камни: угловые или радиусные.
5. Размер зазора между плиткой и бордюром
Ширина шва между покрытием из плит и бортовым камнем должна быть не более 10 мм.
6. Возвышение покрытия над бордюром (запас на осадку)
Поверхность плиточного покрытия должна возвышаться над верхом бортового камня примерно на 3–5 мм. Это требование закладывается как компенсация на осадку покрытия в ходе эксплуатации. При усадке подстилающего слоя плитка опустится до уровня бордюра или останется слегка выше, что будет способствовать свободному оттоку талой и дождевой воды.
Бордюр выше уровня плитки или ниже?
На практике встречаются два принципиально разных подхода к высоте бордюра относительно плитки. Каждый имеет своих сторонников среди исполнителей работ и эксплуатационные последствия.
Вариант 1: Бордюр выше уровня плитки
При таком решении верх бортового камня возвышается над поверхностью мощения.
Преимущества:
- бордюр эффективно задерживает грунт, песок, мелкий мусор и органику с прилегающего газона или грунта, препятствуя их попаданию на дорожку;
- снижается загрязнение плитки в дождливую и ветреную погоду;
- визуально ограничивает пространство дорожки, препятствует хождению или съезду на газон или прилегающую территорию.
Недостатки:
- затрудняется естественный отвод воды с покрытия – вода застаивается на дорожке, образуются лужи;
- в зимний период накапливается наледь, что повышает травмоопасность;
- требуется дополнительное проектирование системы водоотвода (уклоны, лотки по краям мощения, точечные водоприёмники).
Данный вариант чаще применяется на городских тротуарах (высокий бордюр - требование нормативов по безопасности движения для инвалидов по зрению и МГН) и в местах с организованным водоотводом.
Вариант 2: Бордюр ниже уровня плитки (рекомендация СП 508, идеально для частного благоустройства)
В этом случае поверхность плитки возвышается над бортовым камнем. Норматив СП 508.1325800.2022 предписывает закладывать превышение поверхности покрытия на 3–5 мм (с учётом последующей осадки). Для частных территорий (дворы, садовые дорожки, входные группы) этот вариант является предпочтительным.
Преимущества:
- вода по уклонам беспрепятственно стекает с плитки на газон или прилегающую дренажную систему при ее наличии;
- лужи и наледь меньше образуются – снижаются риски травм при падении и просадки покрытия, особенно на участках с пучинистыми грунтами;
- не требуется устройство сложной ливневой системы вдоль каждой дорожки;
- при таянии снега вода уходит естественным путём.
Недостатки:
- возможное попадание грунта, мусора, семян сорной травы с газона, требуется более тщательное содержание мощения.
Практический совет:
На придомовых, садовых и парковых территориях, где приоритетом является беспрепятственный отвод поверхностных вод и комфорт передвижения пешеходов, следует руководствоваться СП 508 и выполнять покрытие выше бордюра на 3–5 мм. Это обеспечивает естественную сушку дорожек без устройства дополнительных водопропускных элементов.

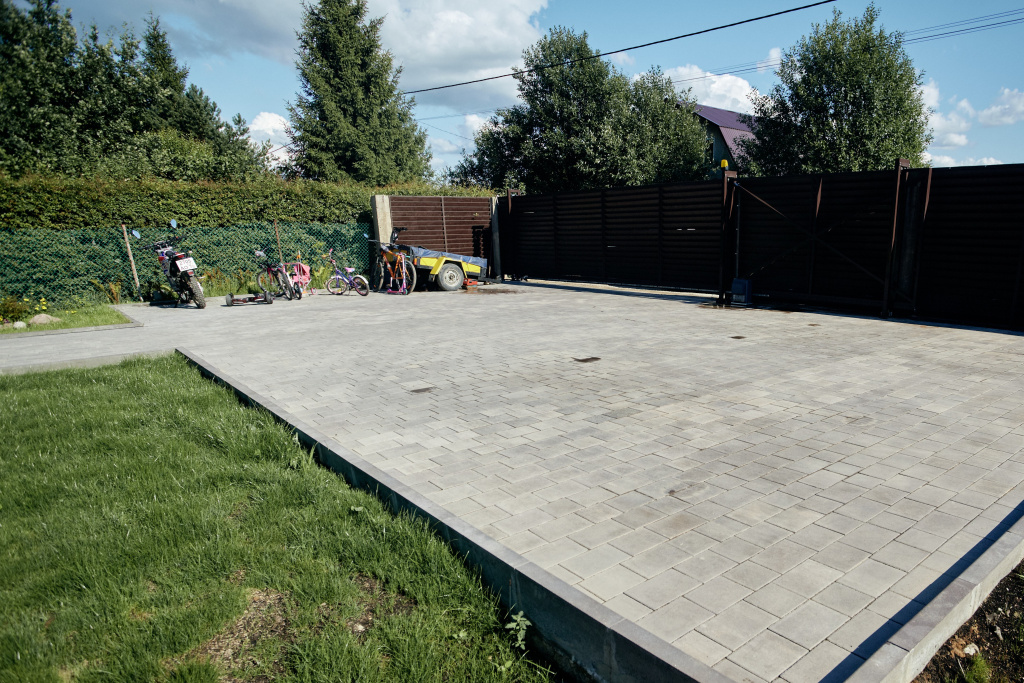

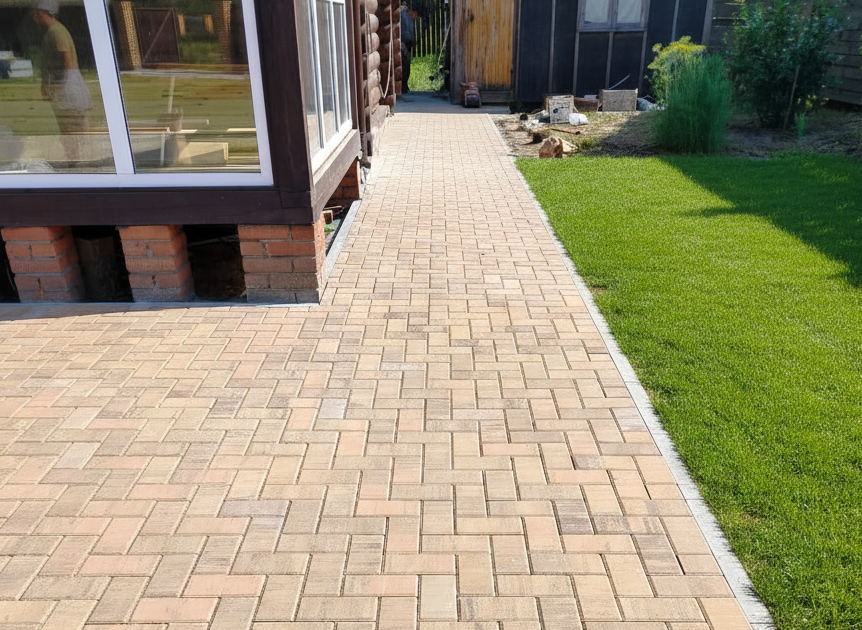

Примечание: визуальные примеры приведены на фото: слева — бордюр выше плитки (будет застаиваться вода, требуется водоотвод), справа — бордюр ниже плитки (рекомендуемый для частных территорий).
Итог: основные контролируемые параметры при устройстве бордюров
| Параметр | Допустимое значение по СП 508 |
|---|---|
| Ширина шва между бортовыми камнями | ≤ 10 мм |
| Ширина шва между плиткой и бордюром | ≤ 10 мм |
| Отклонение прямолинейности на 3 м | ±5 мм |
| Перепад высоты соседних бортовых камней | ±5 мм |
| Возвышение плитки над бордюром (при укладке) | 3–5 мм |
| Толщина основания бетонной обоймы (тротуары) | ≥ 8 см |
| Ширина боковой бетонной обоймы (тротуары) | ≥ 8 см |
| Класс бетона обоймы | В15 (М200) |
Соблюдение указанных требований СП 508.1325800.2022 обеспечивает долговременную стабильность краёв мощения и предотвращает разрушение покрытия из тротуарной плитки.
