Один из самых принципиальных вопросов, возникающих при укладке тротуарной плитки у заказчиков, проектировщиков и исполнителей работ — как правильно установить бортовой камень относительно пешеходного покрытия? Должен ли бордюр быть выше, чтобы очерчивать границу дорожки, или ниже, чтобы не создавать препятствий для отвода воды и передвижения людей?
Однозначного ответа в нормативной документации нет – в разных стандартах к уровню тротуарного бордюра предъявляются разные требования. Разобраться в этом вопросе нам поможет эксперт-практик и официальные разъяснения ФАУ «ФЦС».
Статья подготовлена с участием Анастасии Мусатовой, ландшафтного архитектора и автора канала «Зелёный портал» ( https://zelenyportal.ru/), а также официальных разъяснений Министерства строительства и ЖКХ РФ (ФАУ «ФЦС»).
1. Понижение бордюра для естественного водоотведения (СП 508.1325800.2022)
Конкретное указание по уровню бордюра над тротуарным покрытием содержится в СП 508.1325800.2022 «Мощение с применением бетонных вибропрессованных изделий»:
Поверхность покрытия должна возвышаться над бортовым камнем примерно на 3–5 мм, как запас на осадку покрытия в ходе эксплуатации.Поясняем:
- Запас на осадку: Плитка под нагрузкой со временем даст небольшую усадку. Запас в 3-5 мм гарантирует, что через год-два плитка не окажется ниже бордюра, способствуя образованию луж на дорожке или тротуаре.
- Естественный отвод воды: Небольшой перепад над бордюром обеспечивает беспрепятственный сток дождевой и талой воды с покрытия на газон или в ливневку. В период межсезонной эксплуатации, с частыми ночными заморозками, застой воды на дорожках может приводить к образованию наледи, что будет негативно влиять на безопасность пешеходов.
В этой части требования СП 508.1325800.2022 не противоречат СП 82.13330.2016 «Благоустройство территорий», который устанавливает: высота бордюра должна быть не более 0,04 м (4 см) от плоскости дорожки.
Вывод по СП 508 и СП 82: Бордюр должен быть ниже плитки. Это технически правильное решение для водоотведения, безопасности и долговечности покрытия.
2. Повышение бордюра для безопасности движения МГН (СП 59.13330.2020)
Когда речь заходит о доступности городской среды для маломобильных групп населения (МГН), в силу вступают обязательные требования СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения».
П.5.1.9 Высоту бортовых камней (бордюров) по краям пешеходных путей на участке вдоль газонов и озелененных площадок следует принимать не менее 0,05 м (от 5 см).
Почему? Высокий тротуарный бордюр (от 5 см) выполняет роль тактильного и физического барьера. Он предупреждает незрячих пешеходов (с помощью трости) и людей с нарушениями зрения о границе пути, не позволяя случайно сойти на необорудованную территорию.
Вот тут возникает парадокс: согласно СП 59, бордюр должен быть выше плитки, что в классической технологии мощения блокирует естественный водоотвод. Кроме того, требование «не менее 5 см» противоречит СП 82 (не более 4 см от плоскости дорожки).
Но, как следует из разъяснений Минстроя (ФАУ «ФЦС»), приоритет имеют требования СП 59, поскольку прохожая часть (тротуар) — это путь передвижения МГН. Экспертиза будет требовать, чтобы бортовой камень был выше пешеходного пути именно для направляющей функции:
Учитывая, что требования СП 59.13330.2020 являются основными при выполнении мероприятий для МГН, а прохожая часть (тротуар) в свою очередь является путем передвижения и для МГН, то при проектировании следует руководствоваться требованиями СП 59.13330.2020.
3. Важное уточнение: эксплуатируемые газоны и нулевая высота бордюра
В зонах отдыха, где пешеходные дорожки граничат с эксплуатируемыми газонами (по которым можно ходить), требования СП 59.13330.2020 меняются.
Перепад высот бортовых камней вдоль газонов и озелененных площадок, используемых для рекреации, примыкающих к путям пешеходного движения, не должен превышать 0,015 м (1,5 см).Кроме того, согласно разъяснений Минстроя (ФАУ «ФЦС»): допускается высоту бордюрного камня выполнять равной 0,0 м (в одном уровне с покрытием и газоном), при условии:
- обустройства открытого лотка или водосборной решетки между покрытием пешеходного пути и бордюром;
- обустройства полосы, имеющей выраженный тактильный контраст с основным покрытием (в т.ч. тактильный направляющий указатель по ГОСТ Р 52875);
- обустройства или установки по краю любых ограждений открытого типа, выполняющих направляющие функции для инвалидов по зрению.
Зачем это нужно? Чтобы человек на инвалидной коляске или с детской коляской мог беспрепятственно сойти с дорожки на эксплуатируемый газон для отдыха и вернуться обратно. Здесь приоритет — инклюзивность и свобода передвижения.
Что такое «тактильно-контрастная полоса»? Не обязательно тактильная плитка!
В СП 59.13330.2020 и ГОСТ Р 52875 используется понятие «полоса, имеющая выраженный тактильный контраст с основным покрытием». Многие полагают, что это обязательно должна быть специальная тактильная плитка с рифлёной поверхностью (например, с продольными или коническими выступами). Однако норматив не привязывает тактильный контраст к конкретному типу изделия.
На практике тактильную полосу можно организовать гораздо проще и эстетичнее, изменив формат или фаску обычных тротуарных плит. Главное — чтобы разница при смене покрытий ощущалась ногой или тростью незрячего пешехода.
Примеры решений для устройства "полос с выраженным тактильным контрастом":
- Мелкоформатная плитка вместо крупноформатной. При ходьбе и с помощью трости легко воспринимается частый шов и иная динамика поверхности.
- Увеличенная или скругленная фаска (скос боковой кромки плит). Разница в 2–4 мм по высоте фаски даёт четкий тактильный сигнал.
- Иная фактура (например, рифленая или колотая поверхность вместо гладкой).
Если вы делаете бордюр в одном уровне с покрытием (0,0 м) и не используете открытый лоток, то не обязательно заказывать дорогую тактильную плитку. Достаточно сменить формат плит или уложить вдоль бордюра брусчатку с увеличенной/скругленной фаской. Это дешевле, проще в монтаже и визуально аккуратнее.

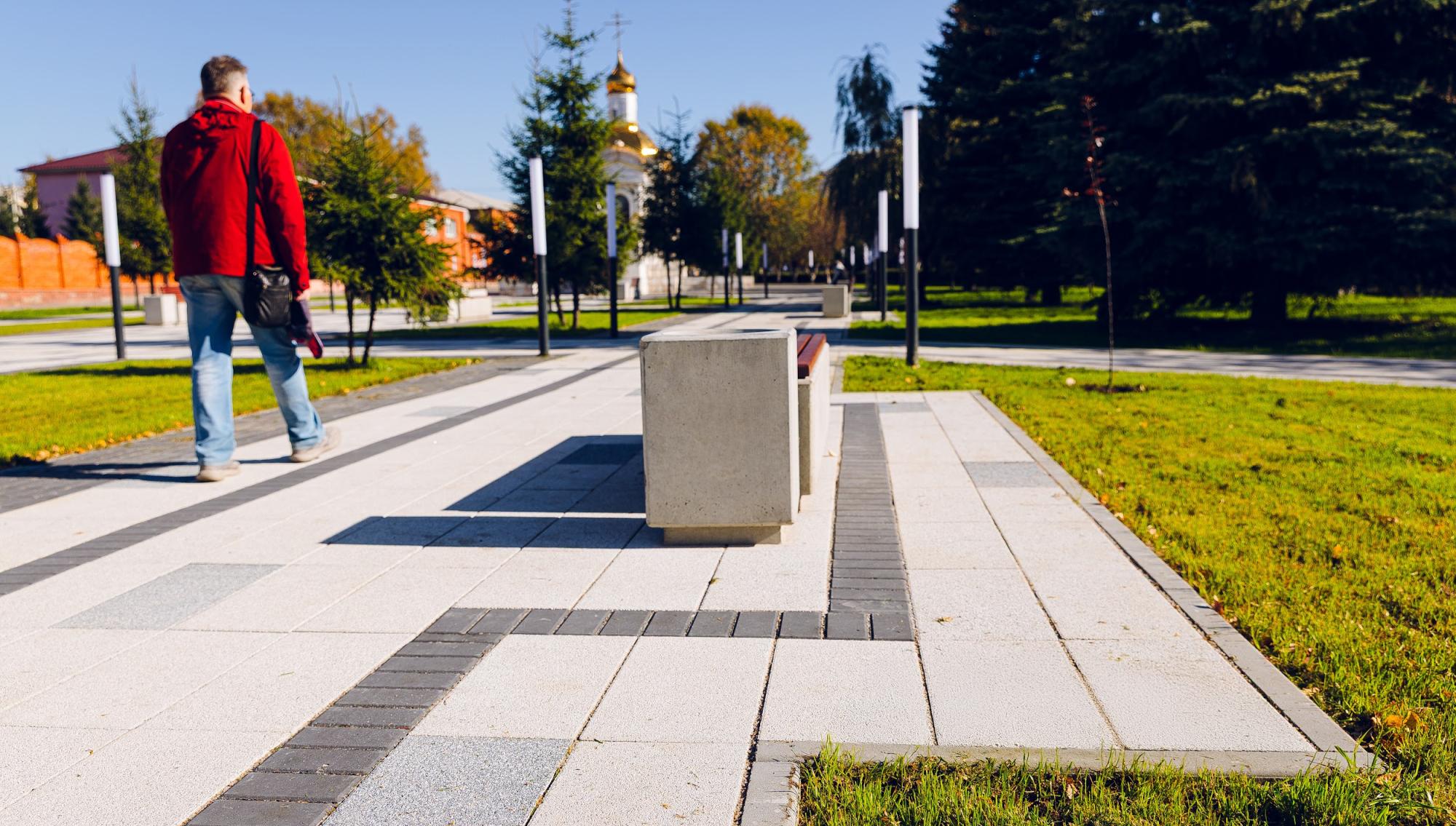

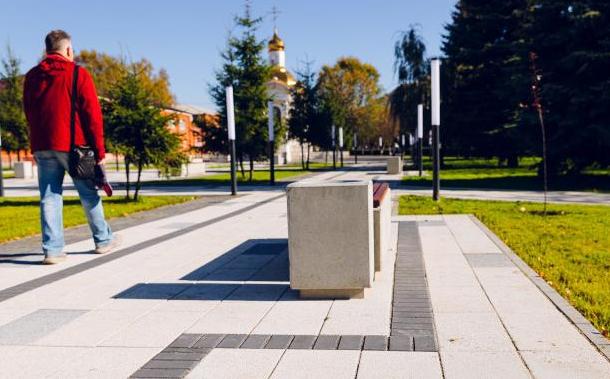

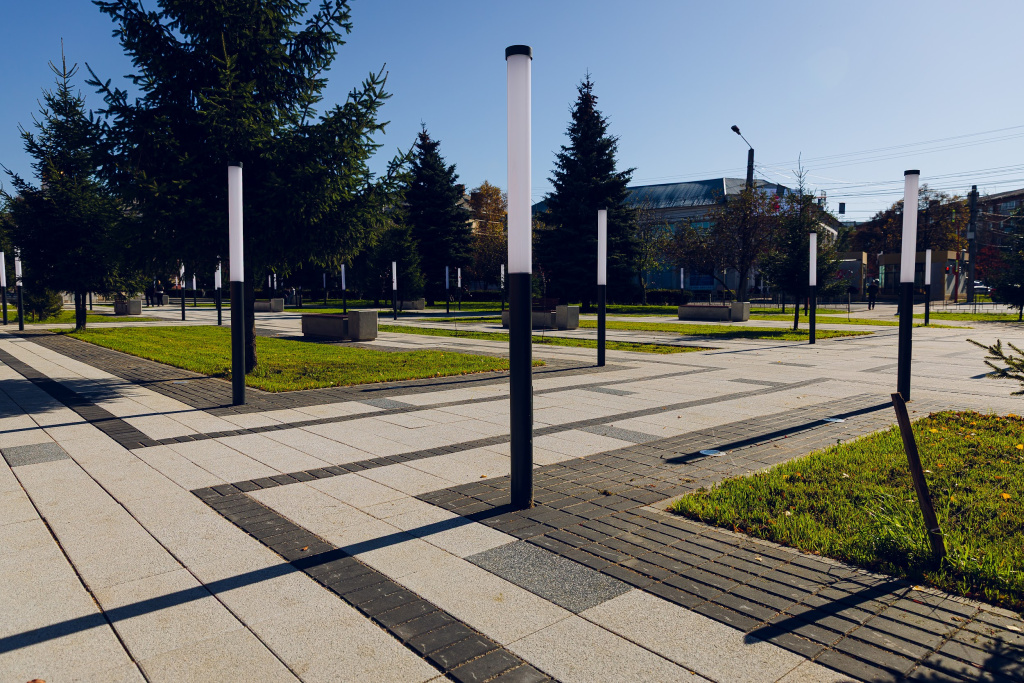

Пример на фото: основная дорожка выложена плитами крупного формата 600х300 с микрофаской 1×1 мм — она почти не чувствуется при движении. Вдоль бордюра уложены ряды мелкоформатной брусчатки 200х100 с большой фаской 6×4 мм. Смена типа покрытия воспринимается и тростью, и подошвой обуви как чёткая граница. Это полностью соответствует требованиям СП 59 (нулевая высота бордюра + тактильная полоса), но без установки специальных тактильных плиток, которые не сочетаются с дизайном объекта.
4. Сводная таблица: как разрешать ситуацию с высотой бордюра на практике
С учётом всех норм СП и разъяснений Минстроя получается следующая картина (данные требования относятся только при расположении пешеходных путей вдоль газонов):
|
Высота бортового камня (бордюра) относительно газона |
Высота бортового камня (бордюра) относительно плоскости тротуара |
|
| Эксплуатируемые газоны и озелененные площадки, в т.ч. используемые для рекреации |
0,015 м по СП 59.13330.2020 ≥ 5-7 см по СП 82.13330.2016 |
≤ 0,04 м по СП 82.13330.2016 |
|
в т.ч. 0,00 м по СП 59.13330.2020, при условии:
|
||
| НЕэсплуатируемые газоны |
≥ 0,05 м по СП 59.13330.2020 ≥ 5-7 см по СП 82.13330.2016 |
≥ 0,05 м по СП 59.13330.2020 |
Официальная позиция Минстроя (ФАУ «ФЦС»):
«Путь движения пешехода – тротуар, а не газон. Высота 0,05 м со стороны пешеходных путей будет служить направляющей для инвалидов по зрению… В случае применения открытого лотка или водосборной решетки, которые сами служат тактильным изменением поверхности, возможно для рекреационных зон применять высоту бордюрного камня равной 0,0 м».
Итог: что выбрать на объекте?
Нет универсального ответа, должен ли бордюр быть «выше или ниже». Всё зависит от объекта:
- Определите тип газона: эксплуатируемый (по нему ходят, на нём отдыхают) или неэксплуатируемый (просто разделительная зелёная полоса).
- Определите приоритет: безопасность МГН (тогда бордюр ≥5 см выше тротуара) или беспрепятственная инклюзивность (тогда возможен бордюр в 0,0 м с лотком и тактильной полосой).
- Продумайте водоотвод: при высоком бордюре (≥5 см) нужны продольные уклоны, лотки, точечные водоприёмники. При низком или нулевом бордюре – поперечные уклоны и естественный сток на газон.
- Учтите грязезащиту: если бордюр вровень с газоном, обязательно предусмотрите лоток или укреплённую кромку, иначе на дорожку будет попадать грязь.
Мощение и благоустройство – это всегда баланс между долговечностью, безопасностью и комфортом для всех групп пользователей. Понимание нюансов нормативов и актуальных разъяснений помогает принять взвешенное техническое решение и избежать ошибок, которые придётся исправлять после сдачи объекта.
